Plaats van herkomst:
China
Merknaam:
Tieke
Korte introductie:

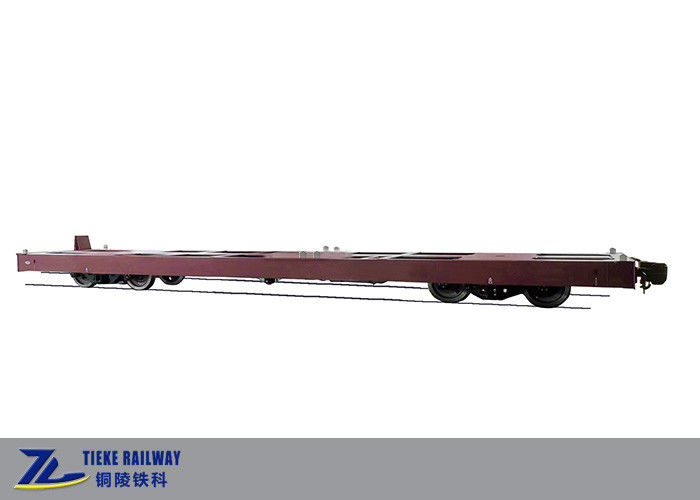

Deze meterspoor container platte wagen is speciaal ontworpen voor de meterspoorbaan in Zuidoost-Azië.Het kon twee 20 voet containers, een 20 voet container en een 40 voet container laden.Het laadvermogen is ongeveer 50 ton.
Deze wagen heeft het kenmerk van een eenvoudig ontwerp en economische kosten.Het is voornamelijk samengesteld uit onderstel, draaistellen, koppelingsbuffer, luchtremsysteem en containersloten.Het onderframe is een volledig stalen gelaste structuur, waarvan het hoofdprofiel en de platen zijn gelast door Q345B laaggelegeerd constructiestaal met hoge sterkte.De draaistellen zijn volwassen driedelige gietstalen draaistellen.De draaistellen maken gebruik van een variabele wrijvingsdemping van het wigtype en het wrijvingspaar is gemaakt van weerbestendig materiaal.De ophanging in het midden van het draaistel bestaat uit 8 sets buitenste schroefveren en 8 sets binnenste schroefveren, waarvan de materialen zijn gemaakt van zeer sterk verenstaal 60Si2CrVA.De Bogie maakt gebruik van AAR 5''*9'' type C conische rollagers en een asdoos van het adaptertype.De prestaties van deze wagen zijn berekend door de computer en getuigd door daadwerkelijk te rijden.
De luchtremsystemen van de wagen konden een Chinees 120 remventiel, een Knorr KE-ventiel of een Wabtec ABDX-ventiel gebruiken, uitgerust met een leeg/last-afstelapparaat.
Belangrijkste technische parameters:
| Naam | Meterspoor Container Flat Wagon voor 20' / 40'Containers 1000mm Spoorweg |
| Sollicitatie | Verzending van 20 voet, 40 voet container per spoor |
| Laden | 50 t |
| Tarra gewicht | 17 t |
| As belasting | 17 t |
| Graadmeter | 1000mm |
| Wiel diameter | 650mm |
| Aantal assen | 4 |
| Bogie type | Meterspoor draaistel gieten |
| Type koppeling | Nr.13 koppeling |
| Middenhoogte koppeling | 584mm |
| Basishoogte containerslot | 838mm |
| Aantal containerslot | 16 reeksen |
| Lengte | 13230mm |
| Minimale straal | 100 meter |
| Type rem | Luchtrem +park handrem |
| Ontwerp snelheid | 80km/u |
| Grensmeter | Aangepast |
Pakket en levering:
Nude pack met steunbasis en met antibotsingsbescherming.
Het ontwerp van de exportverpakking in detail zal worden ontworpen op basis van het hefvermogen van de bestemmingshaven en de transportconditie van de bestemming.
Montage tekening:
Detailafbeelding:
Luchtremslang koppeling, koppeling, containerslot en handrem automaat.
FAQ:
Q1: Bent u een handelsonderneming of een fabriek?
A: We zijn direct een fabriek en we produceren en exporteren treinwagons rechtstreeks.
Vraag 2: Heeft u ontwerpmogelijkheden om op maat gemaakte spoorvoertuigen te leveren?
A: Ja, we hebben een professioneel technisch team en we zijn bekend met internationale spoorwegnormen zoals UIC, AAR, EN en we kunnen spoorwegapparatuur leveren volgens de eisen van de klant.
V3: De Chinese spoorbreedte is 1435 mm, maar die van ons land is 1000 mm, zal dit een probleem voor u zijn?
A: Natuurlijk niet, we kunnen treinwagons met verschillende spoorbreedtes ontwerpen, zoals 1435 mm, 1000 mm, 1067 mm, 1520 mm of andere vereiste spoorbreedtes.
V4: Waarom zou ik voor u kiezen, vergeleken met uw concurrenten?
A: Tieke Railway werd in 2016 getransformeerd van wagonsfabriek tot Chinese Railway en het bedrijf heeft meer dan 10 jaar ervaring in het vervaardigen van wagons;Nu Tieke Railway een privébedrijf is en moderne strategieën voor marktbeheer toepast, zijn onze diensten flexibeler en attenter en zijn onze kosten beter beheersbaar.
Q5: Wat zou ik moeten verstrekken om een citaat van u te krijgen?
A: U kunt uw aanvraag verzenden met detailtekeningen, productfoto's, gedetailleerde technische parameters of beschrijving van vereisten.Een volledige invoer van vereisten is erg belangrijk voor ons om u een nauwkeurige offerte te kunnen geven.
