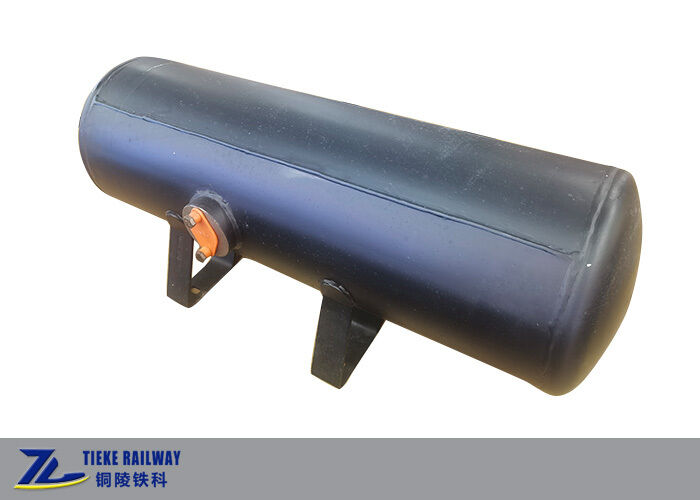

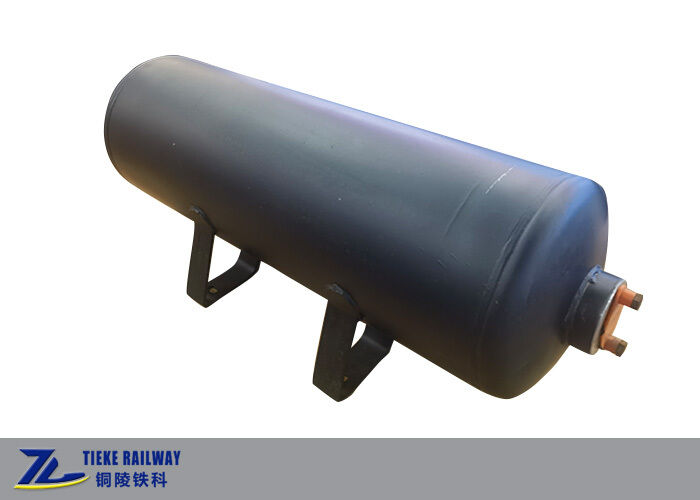

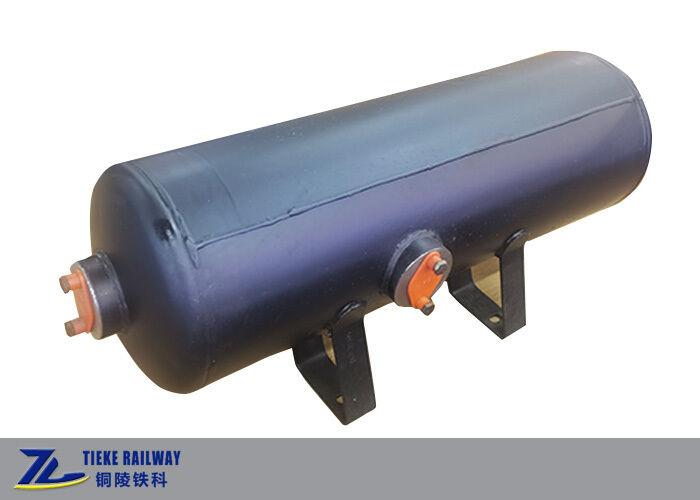

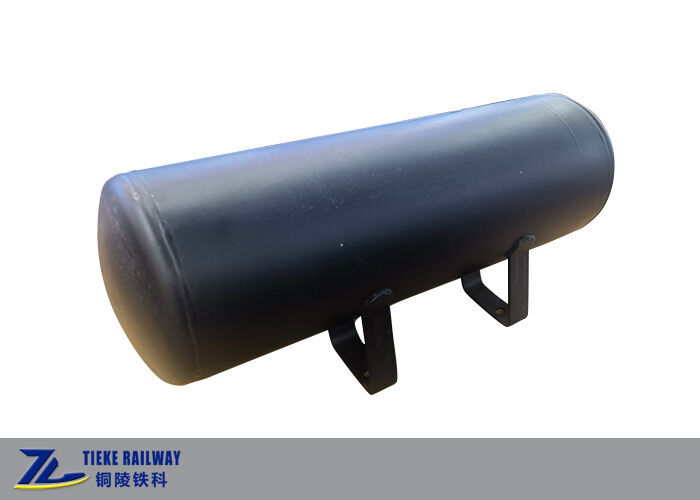

Dubbelkamerluchtreservoir 11*50 gecombineerde spoorwegluchtrem Dubbelluchtreservoir

Dubbelkamerluchtreservoir 11*50 gecombineerde spoorwegluchtrem Dubbelluchtreservoir

Dubbelkamerluchtreservoir 11x50

Dubbele reservoir voor de spoorwegluchtrem

Gecombineerd luchtremreservoir

Plaats van herkomst:

China

Merknaam:

OEM Customized

Certificering:

TB/T Standard, GB150 (EN 286 optional)

Modelnummer:

11*50

Neem contact met ons op
Verzoek om een Citaat
Productgegevens
model:
11*50
Groot kamervolume:
50L (extra reservoir)
Klein kamervolume:
11L (bedrijfsreservoir)
Totale lengte:
963 mm
Buitendiameter van cilinder:
303 mm
Midden hoogte:
200 +/- 1 mm (cilinder tot montageoppervlak)
Ontwerpwerkdruk:
0,6 MPa (600 kPa)
Hydrostatische testdruk:
1.2 MPa
Testdruk luchtdichtheid:
0,7 MPa
Materiaal:
Drukvat staal Q245R / Q345R
Structuur:
Gelaste stalen cilinder met interne scheidingsplaat, optionele ophangbeugel
Sollicitatie:
Spoorgoederenwagen, hopperwagen, luchtremsysteem van ketelwagen
Toepasselijk wagentype:
K3, K13 hopperwagen; GQ70, GN70 ketelwagen
Inspectienorm:
TB/T-spoorwegnorm, GB150; EN 286 optioneel
Oppervlaktebehandeling:
Zandstralen + corrosiewerende verf voor spoorwegen
Accessoires:
Aftappluggen, hijsbeugel (optioneel)
Betaling en verzendvoorwaarden
Min. bestelaantal
10 stuks
Prijs
USD 100-600 / Piece
Verpakking Details
Kartonnen doos met een wit, op maat gemaakt positioneringsblok van schuim aan de binnenkant
Levertijd
15-30 dagen voor productie, 3-7 dagen voor voorraad
Betalingscondities
T/T,L/C,Western Union
Levering vermogen
500 stuks per maand
Productbeschrijving

Dubbele Kamer Luchtketel 11*50 Gecombineerde Spoorweg Luchtrem Dubbele Luchtketel

Korte Introductie

Deze dubbele kamer luchtketel (ook wel gecombineerde ketel, dubbele luchtketel genoemd) is een geïntegreerd drukvat speciaal ontworpen voor luchtrem systemen van spoorweg goederenwagons. Het integreert een hulpketel en een werkende ketel binnen één enkele behuizing, gescheiden door een solide interne scheidingswand om twee volledig onafhankelijke luchtkamers te garanderen zonder gasuitwisseling.

Door twee ketels in één eenheid te combineren, bespaart deze spoorweg luchtremketel effectief installatieruimte onder het frame, vermindert de hoeveelheid verbindingsleidingen, beugels en bevestigingsmiddelen, en verlaagt het totale ledige gewicht van het rollend materieel. Breed toegepast op spoorweg stortgoedwagons en tankwagons zoals K3, K13 serie stortgoedwagons, GQ70 / GN70 serie tankwagons.

Vervaardigd uit staalplaat van drukvatkwaliteit met gelaste gebogen koppen. Alle lassen ondergaan niet-destructieve inspectie. Elke eenheid wordt onderworpen aan een hydrostatische druktest en een luchtdichtheidstest voor levering, conform de eisen voor drukvaten voor spoorwegmaterieel. Optionele ophangbeugel is beschikbaar voor directe montage op het onderstel van de wagon. Aangepaste lak en anticorrosiecoating kunnen worden geleverd voor zeetransport en langdurig buitengebruik.

Belangrijkste Kenmerken

  • Twee geïsoleerde luchtkamers: 50L hulpketel + 11L werkende ketel
  • Geïntegreerde gecombineerde structuur, compacte indeling voor wagononderstel
  • Volledige NDT voor lasnaden, strikte hydrostatische & luchtdichtheidsinspectie
  • Werkdruk 0,6 MPa, geschikt voor standaard spoorweg goederen luchtrem systeem
  • Optionele ophangbeugel, aftappluggen en aangepaste poortindeling
  • Voldoet aan TB/T spoorwegnormen; EN 286 conformiteit beschikbaar op aanvraag
  • Robuuste anticorrosiecoating voor zware bedrijfsomstandigheden

Technische Gegevensblad

ArtikelSpecificatie
ProductnaamDubbele Kamer Luchtketel (Gecombineerde Ketel)
Model11*50
Kamer VolumeGrote kamer: 50L (Hulpketel); Kleine kamer: 11L (Werkende Ketel)
Totale Lengte963 mm
Buitendiameter Cilinder303 mm
Middelhoogte (Cilinder tot Montageoppervlak)200 +/- 1 mm
Ontworpen Werkdruk0,6 MPa (600 kPa)
Hydrostatische Testdruk1,2 MPa
Luchtdichtheidstest Druk0,7 MPa
MateriaalDrukvatstaal Q245R / Q345R
StructuurGelaste stalen cilinder met interne scheidingsplaat, optionele ophangbeugel
ToepassingLuchtrem systeem van spoorweg goederenwagon, stortgoedwagon, tankwagon
Toepasbaar WagontypeK3, K13 stortgoedwagon; GQ70, GN70 tankwagon
InspectienormTB/T spoorwegnorm, GB150; EN 286 optioneel
OppervlaktebehandelingStralen + spoorweg anticorrosieverf
AccessoiresAftappluggen, hijsbeugel (optioneel)

Voor bulkbestellingen, aangepaste parameters of OEM-samenwerking, neem contact op met ons verkoopteam voor een offerte.
