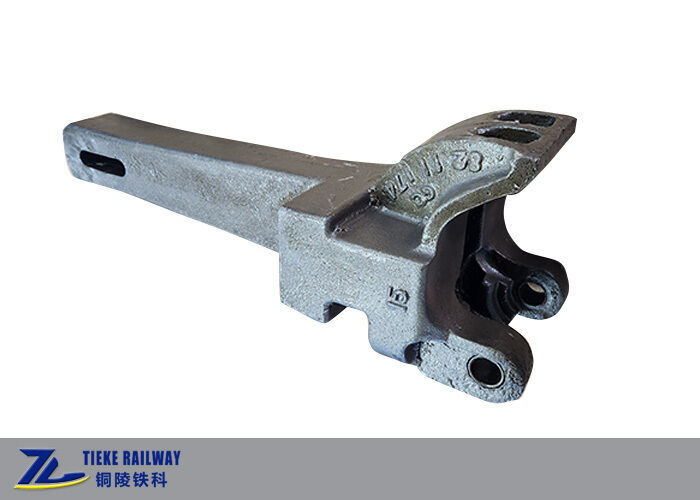

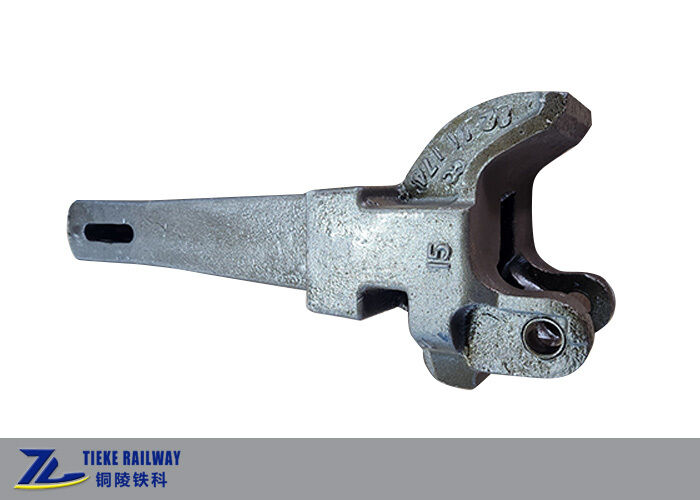

No.15 Automatische koppeling voor spoorwegpassagierswagens TB T3046

No.15 Automatische koppeling voor spoorwegpassagierswagens TB T3046

No.15 Spoorwegpassagierswagenkoppeling

Automatische koppeling met lagere werking

TB T3046 Gegote stalen koppeling

Plaats van herkomst:

China

Merknaam:

Tieke

Certificering:

TB/T 3046

Modelnummer:

Nr.15

Neem contact met ons op
Verzoek om een Citaat
Productgegevens
naam:
Automatische koppeling voor spoorwegpersonenauto's nr. 15
Sollicitatie:
Gewone snelheidstreinrijtuigen (22, 25G, 25K, 25T)
Acteertype:
Lager acteerwerk
Standaard:
TB/T 3046
Structuur:
Koppelingskop, holle kokervormige schacht, koppelingsstaart
Gesloten positie-opruiming:
112-122 mm tussen knokkel en koppelkaak
Volledige open positie-opruiming:
220-235 mm
Materiaal:
Gietstaal (C kwaliteit QG-C3 voor 15X hoge sterkte versie)
Storing Trekbelasting:
>=2256 kN
Overeenkomende buffer:
G1-type buffer met grote capaciteit
Compatibiliteit van koppelingen:
Uitwisselbaar met vrachtkoppeling nr. 13
Maximale snelheid:
Tot 160 km/u
Betaling en verzendvoorwaarden
Min. bestelaantal
Bespreekbaar
Prijs
negotiable
Verpakking Details
Houten Gevallen of Pallet
Levertijd
1-2 maanden
Betalingscondities
T/T,L/C
Levering vermogen
5000 stuks per jaar
Productbeschrijving

No.15 Automatische Koppeling voor Spoorwegpassagiersrijtuigen

De No.15 koppeling is de traditionele hoofdautomatische koppeling voor spoorwegpassagiersrijtuigen met normale spoorbreedte in China. Het is een koppeling van het type 'lower acting' die veel wordt gebruikt op passagiersrijtuigen met normale snelheid, zoals 22, 25G, 25K en 25T, en kan worden gekoppeld met de No.13 koppeling die wordt gebruikt op locomotieven en goederenwagons.

De koppelingsbehuizing is verdeeld in drie hoofdonderdelen: de koppelingskop, de koppelingsschacht en de koppelingsstaart. De kop bestaat uit de knokkel, de knokkelsluiting, de knokkeldrijver en het anti-springapparaat voor de onderste sluitpen (lower acting, ontkoppeld vanaf de onderkant van de koppeling). De schacht is een holle doossectie die longitudinale trek- en impactbelastingen overbrengt, terwijl de staart verbinding maakt met de koppelingsjuk, de hulpplaat en de buffer.

Drie Werkposities

  • Gesloten positie: na koppeling valt de knokkelsluiting en vergrendelt de knokkel voor normale tractie. De afstand tussen de knokkel en de binnenkant van de koppelingskaak is 112-122 mm.
  • Open positie: het optillen van de onderste sluitpen heft de knokkelsluiting op, zodat de wagon kan worden ontkoppeld.
  • Volledig open positie: verder optillen, de knokkeldrijver duwt de knokkel volledig open voor koppeling. De afstand tussen de knokkel en de binnenkant van de koppelingskaak is 220-235 mm.

Belangrijkste Technische Parameters

ToepassingPassagiersrijtuigen met normale snelheid (22, 25G, 25K, 25T)
Werkings typeLower acting
StandaardTB/T 3046
MateriaalGietstaal (C-kwaliteit QG-C3 voor 15X)
Mislukking trekbelasting≥2256 kN
Afstand gesloten positie112-122 mm
Afstand volledig open positie220-235 mm
Bijpassende bufferG1 type grote capaciteit buffer
KoppelingscompatibiliteitUitwisselbaar met No.13 koppeling
Max. snelheidTot 160 km/u

Beschikbare varianten: 15A koppeling met kleine speling (verminderde speling van de koppelingsstaartpen voor lagere longitudinale impact, veel gebruikt op 25K/25T), 15X hogesterkte koppeling (C-kwaliteit gietstaal, mislukkingsbelasting ≥2256 kN, voor quasi-hogesnelheidspassagiersrijtuigen en sommige passagierslocomotieven), en andere 15C / 15T hogesterkte versies.

Niet van toepassing op: hogesnelheidstreinstellen (EMU's), die koppelingen met strakke vergrendeling gebruiken in plaats van de No.15 koppeling.

Waarom Kiezen voor Tieke Railway

Tieke Railway produceert en exporteert direct spoorwagons en wagononderdelen, met meer dan 10 jaar ervaring. Wij kunnen koppelingen, trekveren, jukken en complete koppelingsbufferapparaten leveren voor verschillende normen. Stuur ons uw tekeningen of technische vereisten voor een nauwkeurige offerte.
